▍產品說明

雷達流量計采用的流速測量是應用雷達多譜勒效應原理：當雷達波入射水體表面時，水面散射體(如波浪、漂浮物等)對雷達波產生散射，由于水流存在，散射體與發射器、接收器之間有相對運動，接收信號相對發射信號有一定的頻率偏移，既多譜勒頻移， 頻移值和流體表面運動速度(也就是表面流速)有關。適用于江河、海洋、觀測站、船舶、浮標、明渠、排污口監測、市政管網等場合的水位、流速、流量的監測，也適用于實驗室模擬流速、潮汐發電能源的流速和流向監測，同時配合纜道系統進行測流應用。

本產品方案便捷性的收集數據、處理、有序進行水文數據遠程觀測，包含的數據有：平滑流速，高程水位、水溫、平滑流量、凈累積流量、過水面積、流量正向累積等，同進還可以設定：安裝高度、平滑系數、承流形狀與參數、累積清零、波特率、地址。

雷達流量計有單探頭和多探頭。

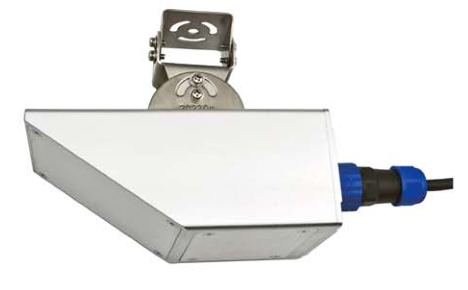

▍雷達多普勒流量計(單探頭)技術參數及特點

▍產品參數

1) 功耗：9-14VDC/150mA

2) 量程：流速0.100-20.000m/s

3) 流速雷達：24G(工作頻率)，CW,天線角度：24°*12°，輻射功率EIRP:20dBm,天線增益：18.5dB

4) 水位雷達：80G ：0.15-40m(受RSC影響),FMCW,天線角度：14*10°(建議安裝高度2-30m)

5) 精度：流速3%±0.01m/s 水位精度：0.2%±0.002m

6) 分辨率：流速0.001m/s 水位0.001m

7) 死區流速：0-0.1m/s

8) 流速方向識別：雙向自動識別

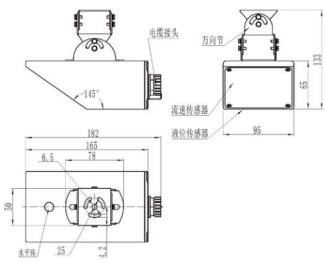

9) 主機殼體及尺寸：鋁殼165mm*95mm*65mm;

10) 防護等級：優于IP65

11) 工作溫度：-10-70℃

12) 響應時間：10秒;

13) 防護等級：優于IP65;

14) 輸出：RS485

▍主要特點

1) 測量參數：流速、水位、流量、過水面積等;

2) 雷達天線與水平面角度呈35°;

3) 整機體積小巧，重量輕;

4) 電氣接口：采用航空插頭;

5) 根據安裝點位置，有兩種規格的水位雷達可選;

6) 自帶萬向不銹鋼支架和水平珠，便于安裝時調整姿態;

7) 產品可以選擇內置4G全網通無線組件，直接通過公網上傳數據;★參數均支持遠程設定;

8) 無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題;

9) 適用于泥沙懸浮物含量高，水草漂浮物多的各種水域和無人值守長期自動在線監測的測量使用;

▍雷達多普勒流量計(三探頭)技術參數及特點

▍產品參數：

1) 功耗：9-14VDC/150mA

2) 量程：流速0.100-20.000m/s

3) 流速雷達：24G(工作頻率)，CW,天線角度：24°*12°，輻射功率EIRP:20dBm,天線增益：18.5dB

4) 水位雷達：80G ：0.15-40m(受RSC影響),FMCW,天線角度：14*10°(建議安裝高度2-30m)

5) 精度：流速3%±0.01m/s 水位精度：0.2%±0.002m

6) 分辨率：流速0.001m/s 水位0.001m

7) 死區流速：0-0.1m/s

8) 流速方向識別：雙向自動識別

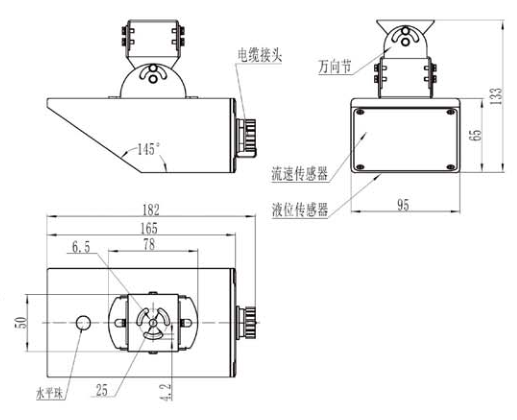

9) 主機殼體及尺寸：鋁殼165mm*95mm*65mm;

10) 防護等級：優于IP65

11) 工作溫度：-10-70℃

12) 響應時間：10秒;

13) 防護等級：優于IP65;

14) 輸出：RS485

▍主要特點：

1) 測量參數：流速、水位、流量、過水面積等;

2) 雷達天線與水平面角度呈35°;

3) 整機體積小巧，重量輕;

4) 電氣接口：采用航空插頭;

5) 根據安裝點位置，有兩種規格的水位雷達可選;

6) 自帶萬向不銹鋼支架和水平珠，便于安裝時調整姿態;

7) 產品可以選擇內置4G全網通無線組件，直接通過公網上傳數據;★參數均支持遠程設定;

8) 無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題;

9) 適用于泥沙懸浮物含量高，水草漂浮物多的各種水域和無人值守長期自動在線監測的測量使用;

結合遙測終端技術可以多個雷達多普勒流量計相連。

遙測終端

▍遙測終端技術參數及特點

1) 顯示功能：顯示液位、累積流量、瞬時流量和過水面積等;

2) 內置驅動電路可以直接驅動：≥3臺雷達換能器等;

3) 內置驅動電路可直接接收標準工業信號：電壓、電流、電阻、脈沖、開關量;

4) 配接各型數字傳感器，接收RS485數字信號;

5) 通過無線(NB-IOT/4G)從服務器獲取數據;

6) 對外配電輸出：12VDC/24VDC;

7) 三點式壁掛鋁制外殼，IP65;

8) 帶背光，全中文液晶顯示;

9) 帶4鍵式操作安件;

10) 輸出：無線4G，支持一站多發;;

11) 按工業儀表的標準設計電源、顯示、驅動電路;

12) 220VAC、2VDC、12VDC外供電;

13) 支持現場/遠程調試;

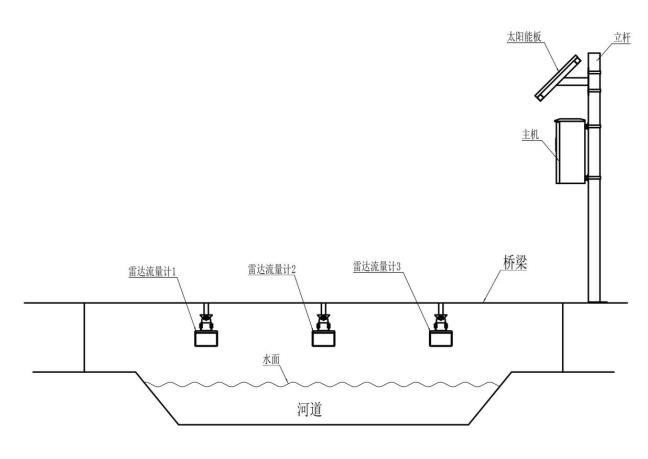

▍安裝示意圖
